Ampli Guitar Park 🚧 ⛑

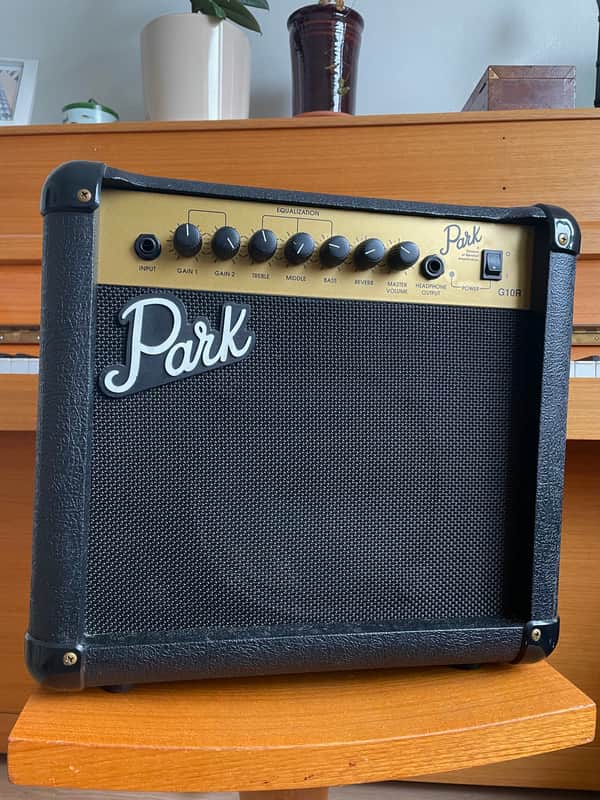

Great sounding small guitar combo designed by Marshall and made in Korea in the 90s. This also has a real spring reverb tank! - Park G10R - avec reverb

PARK G10R SCHEMATIC

Reparation

Dead on September 2025

Fusible broken
Crashing potentiometer

Fusible

Fusible temporisé (T) 5x20mmm - 250V - T160L/250V - amazon

T → Temporisé (ou fusible lent / retardé) Cela signifie que le fusible supporte brièvement une surintensité (courant d’appel au démarrage d’un appareil, par exemple un moteur ou une alimentation) sans fondre immédiatement.

A fast-blow (F) < 100 ms at ~2–3× In = 2.76 × rated current (for a 200 mA fuse, that’s ≈552 mA)
A medium-delay (M) 100–500 ms
A slow-blow (T) 0.5s – 10s at 2–3× In

160 mA → Courant nominal Le fusible est conçu pour laisser passer jusqu’à 160 milliampères en continu. Au-delà de cette valeur, s’il y a une surintensité prolongée, il finit par fondre.

L → Pouvoir de coupure faible (Low breaking capacity) Il est prévu pour des circuits à faible énergie de court-circuit, typiquement de l’électronique domestique. (À l’inverse, H = fort pouvoir de coupure.)

250 V → Tension maximale Le fusible peut être utilisé en toute sécurité jusqu’à 250 volts, en courant alternatif ou continu selon le modèle.

A tester en mode continuité avec un multimetre.

Potentiometre

1xB2.2K, 1xB10K, 3xB20K, 1xb200K	WH148 - 20mm shaft
1xA10K	alpha RK16

Axis diameter 0.24inch/6mm Axis length 0.7inch/20mm thread included Axis length 0.4inch without thread

Control	Value
Gain 1	B10K
Gain 2	B200K
Treble	B20K
Middle	B2.2K
Bass	B20K
Reverb	B20K
Master	A10K

Courbe Audio (Logarithmique) vs Linéaire

Les potentiomètres existent en deux courbes principales : audio (logarithmique) et linéaire. Cette caractéristique détermine comment le son change quand vous tournez le bouton.

Log / A

Courbe Audio (Logarithmique) - Type “A”

Usage : Volume sur quasiment toutes les guitares électriques.

Fonctionnement : La résistance change progressivement au début, puis rapidement vers la fin. Cela correspond à la perception logarithmique de notre oreille. Résultat : le volume diminue de façon perçue comme “linéaire” par notre cerveau.

Marquage : “A” ou “Audio” ou “Log” gravé sur le potentiomètre.

Linaire / B

Courbe Linéaire (Linear) - Type “B”

Usage : Tonalité sur la plupart des guitares, ou volume pour certains modèles spécifiques.

Fonctionnement : La résistance change de façon mathématiquement linéaire. Pour la tonalité, cela offre un contrôle précis des fréquences coupées.

Marquage : “B” ou “Linear” ou “Lin” gravé sur le potard.

Règle générale : Volume = Audio (A) / Tonalité = Linéaire (B) ou Audio selon préférence.
